光伏發電儲能系統（Photovoltaic + Energy Storage System, PV+ESS）是一種將太陽能發電與儲能技術相結合的能源解決方案，用于提高可再生能源的利用率、保障電力供應的穩定性，并實現離網或并網運行。該系統廣泛應用于家庭、工商業、通信基站、油田、水利監測等場景，尤其適用于無電網覆蓋或電力不穩定的地區。
光伏發電儲能系統主要由以下核心組件構成：
1. 光伏發電部分

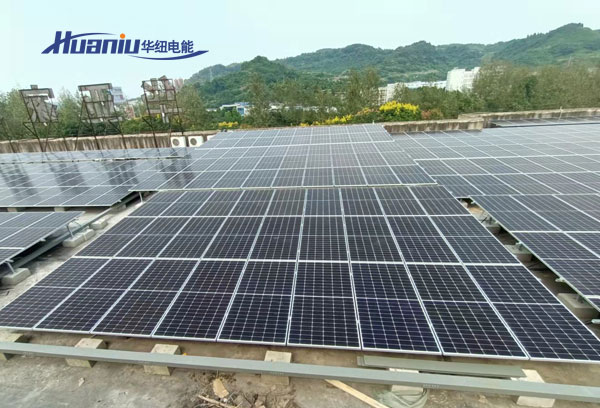

- 光伏組件（太陽能電池板）
- 類型：單晶硅（高效率）、多晶硅（性價比高）、薄膜（輕量化）
- 功率：通常以 kWp（千瓦峰值）計算，如5kWp、10kWp
- 支架系統
- 固定式（經濟型）或跟蹤式（提高發電量15%~25%）
- 光伏逆變器
- 并網逆變器（用于并網系統）
- 離網逆變器（用于獨立供電系統）
- 混合逆變器（支持并網+儲能）
2. 儲能部分
- 儲能電池
- 鋰離子電池（主流選擇，如磷酸鐵鋰LiFePO₄，壽命長、效率高）
- 鉛酸電池（成本低，但壽命短，適用于低預算場景）
- 鈉離子電池（新興技術，成本更低，但尚未大規模商用）
- 電池管理系統（BMS）
- 監控電池狀態，防止過充/過放，延長電池壽命
- 儲能變流器（PCS）
- 控制電池充放電，匹配光伏發電與負載需求
3. 控制系統
- 能源管理系統（EMS）
- 智能調度光伏、電池、電網（或柴油發電機）的電力分配
- 監控系統
- 遠程監測發電量、儲能狀態、負載情況（支持手機APP/電腦端）
4. 備用電源（可選）
- 柴油發電機（用于長期陰雨天補充供電）
- 電網接入（混合系統，光伏不足時從電網取電）
1. 并網型光伏儲能系統
- 光伏發電優先供給負載，多余電力存入電池或賣給電網（“余電上網”）。
- 電網停電時，系統可切換至離網模式，由電池供電。
2. 離網型光伏儲能系統
- 完全依賴光伏+儲能供電，無電網支持。
- 適用于無電地區或需要高可靠性的場景（如油田監測站、通信基站）。
3. 混合型系統（光伏+儲能+柴油/電網）
- 結合光伏、電池、柴油發電機或電網，提供最高供電可靠性。
- 典型應用：偏遠地區油田、海島、應急電源等。
| 優勢 | 說明 |
| 提高能源自給率 | 白天光伏供電，夜晚電池供電，減少對電網/柴油的依賴 |
| 降低用電成本 | 相比柴油發電機，長期運營成本更低 |
| 穩定電力供應 | 避免電網波動或停電影響關鍵設備運行 |
| 環保低碳 | 零排放，符合碳中和政策 |
| 可擴展性強 | 可根據需求增加光伏或儲能容量 |
1. 家庭/工商業儲能：降低電費，應對停電。
2. 通信基站：保障偏遠地區基站24小時供電。
3. 油田/礦山監測：為無人值守設備提供穩定電源。
4. 農業灌溉：太陽能水泵+儲能，實現離網灌溉。
5. 微電網：村莊、島嶼獨立供電系統。
| 因素 | 影響 |
| 電池類型 | 鋰電池（貴但壽命長） vs 鉛酸電池（便宜但更換頻繁） |
| 光伏規模 | 5kW系統 vs 10kW系統，成本幾乎翻倍 |
| 地理位置 | 新疆（高日照） vs 四川（低日照），影響光伏配置 |
| 安裝環境 | 屋頂安裝（便宜） vs 地面支架（需額外基礎建設） |
總結
光伏發電儲能系統是可再生能源利用的重要方式，適用于離網供電、電費優化、應急備電等場景。隨著技術進步和成本下降，未來將在能源領域占據更重要的地位。
