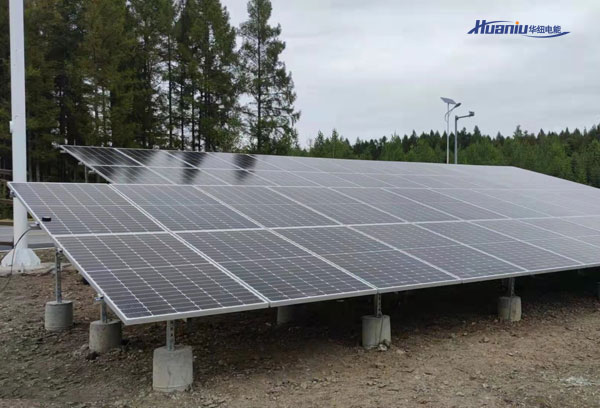

林區無電太陽能供電系統是針對森林、自然保護區、偏遠林場等缺乏電網覆蓋區域的理想能源解決方案。這類系統需要獨立運行,可靠耐用,并適應林區的特殊環境(如光照條件、溫濕度、野生動物等)。
以下是一個林區無電太陽能供電系統的核心構成和設計要點:
1. 太陽能電池板:
類型: 單晶硅(效率高、壽命長,更適合林區可能存在的部分遮陰和弱光條件)或多晶硅(性價比高)。薄膜組件(如CIGS)在弱光和高溫下性能較好,但效率通常較低,需要更大面積。
功率: 根據負載需求和當?shù)厝照諚l件(峰值日照時數)計算確定。林區可能因樹冠遮擋導致日照時數低于開闊地,設計時需留有余量(通常增加20%-50%)。例如:200W, 300W, 450W等規格。
安裝:
位置: 選擇光照最充足、遮擋最少的位置(如林間空地、山頂、瞭望塔頂、屋頂)。可能需要定期清理板面積雪、落葉、鳥糞。
傾角: 根據當?shù)鼐暥日{(diào)整,以最大化冬季(通常光照較弱)的發電量?稍O(shè)計成固定傾角或簡易可調傾角。
支架: 牢固耐用,抗風、防腐蝕(熱鍍鋅鋼或鋁合金)。注意避免樹木生長造成未來遮擋。
2. 太陽能充放電控制器:
作用: 管理光伏板對蓄電池的充電過程(防止過充),以及蓄電池對負載的放電過程(防止過放),保護蓄電池,延長壽命。
類型:
PWM: 價格較低,適用于小型系統(如幾百瓦以下)。效率相對較低。
MPPT: 強烈推薦用于林區系統。 效率高(比PWM高15%-30%),能最大化利用光伏板功率,尤其在弱光、低溫或電池電壓與光伏板電壓不匹配時優勢明顯。對于林區可能存在的光照不穩定情況尤為重要。
關鍵參數: 輸入電壓(需匹配光伏板開路電壓)、輸入電流、系統電壓(12V/24V/48V)、輸出電流(需滿足負載最大電流)。
3. 蓄電池組:
作用: 儲存光伏板產生的電能,在夜間、陰雨天或無光照時向負載供電。是系統穩定運行的關鍵。
類型: 深循環蓄電池 是必須的。
鉛酸電池:
富液式(開口式): 價格最低,但需要定期維護(加水),酸霧可能腐蝕設備,不適合密閉空間,壽命相對較短。
閥控式鉛酸: 免維護(AGM, 膠體)。AGM應用廣泛,性價比高,抗震動較好,維護簡單。膠體電池深度放電性能、耐高溫和循環壽命通常優于AGM,更適合條件惡劣的林區,但價格更高。
鋰電池(磷酸鐵鋰 - LiFePO4): 強烈推薦,尤其對可靠性要求高或需要深度放電的系統。
優點: 壽命長(循環次數遠超鉛酸)、重量輕、體積小、能量密度高、允許深度放電(80%-90% DOD)、充電快、效率高、幾乎免維護、工作溫度范圍寬(尤其低溫性能優于鉛酸)。
缺點: 初始成本高,需要配套的電池管理系統。
容量: 根據負載耗電量(Wh/天)和需要維持供電的陰雨天數(自給天數)計算。林區可能連續陰雨天多,自給天數建議至少3-5天甚至更長。容量 = (日耗電量 自給天數) / (電池放電深度 系統電壓)。 放電深度是設計關鍵:
鉛酸電池:通常限制在50% DOD(膠體可到60-70%)以延長壽命。
鋰電池:通常允許80%-90% DOD。
系統電壓: 小型系統(<1kWh)常用12V/24V;中型系統(1-5kWh)常用24V/48V;大型系統用48V或更高。提高電壓可減少線路損耗和線纜成本。
4. 逆變器:
作用: 將蓄電池的直流電轉換成交流電,供需要交流電的負載使用。
類型:
純正弦波逆變器: 推薦。 輸出波形與市電相同,兼容所有電器(特別是電機類、精密儀器、開關電源等),無干擾。
修正弦波逆變器: 價格較低,但可能損壞敏感電器或產生噪音干擾(如收音機雜音)。
功率: 必須大于所有同時使用的交流負載峰值功率之和,并留有一定余量(20%-30%)。注意電動機類負載的啟動功率可能是額定功率的3-7倍。
5. 直流負載:
很多設備可以直接使用直流電(如LED照明、USB充電口、部分監控攝像頭、直流水泵、部分路由器等),無需經過逆變器轉換,效率更高(省去逆變損耗)。設計時應優先考慮使用直流負載。
6. 配電箱/接線盒:
包含必要的斷路器、保險絲、浪涌保護器(SPD)、直流隔離開關等,用于系統保護、安全操作和線路分配。防雷擊保護在林區尤其重要!
7. 線纜與連接器:
規格: 根據電流大小和線路長度選擇合適的線徑(平方毫米),以減少線路壓降損耗(建議壓降<3%)。
類型: 使用光伏專用直流線纜(耐紫外線、耐高低溫、阻燃),接頭使用防水耐候的MC4連接器(光伏板之間及到控制器)。蓄電池連接線要足夠粗且耐腐蝕。
敷設: 穿管保護(防鼠咬、防機械損傷),固定牢靠。
1. 光照評估:
遮陰: 樹冠、地形造成的遮陰是最大挑戰。務必實地勘測,精確評估安裝點的全年光照情況(特別是冬季),盡量避開陰影區域。使用MPPT控制器能部分緩解遮陰影響。
日照時數: 獲取當?shù)販蚀_的峰值日照時數數據,作為系統設計的基礎。林區實際值可能低于氣象站數據。
清潔維護: 規劃定期清潔光伏板的方案(頻率視落葉、灰塵、積雪情況而定)。位置偏遠可能需要自清潔涂層或更耐臟的板型。
2. 環境適應性:
溫度: 選擇寬溫范圍工作的組件(特別是蓄電池和控制器)。低溫會顯著降低鉛酸電池容量和充放電效率,鋰電池(尤其LiFePO4)低溫性能更好。高溫會加速鉛酸電池失水和老化?紤]對蓄電池進行保溫/通風措施(蓄電池箱)。
濕度與腐蝕: 所有設備、線纜、連接器、支架必須具有良好的防潮、防腐蝕性能(IP65或更高防護等級)。
野生動物: 防止鼠類、鳥類等咬壞線纜或在設備上筑巢。線纜穿管,設備外殼密封,必要時加防護網罩。
防火: 所有電氣設備安裝規范,避免短路火花。蓄電池箱(特別是鉛酸)應通風良好,遠離易燃物。鋰電池需有合格的BMS保護。系統配備合適的熔斷器/斷路器。
3. 可靠性要求高:
冗余設計: 關鍵系統(如防火監控站、通信中繼站)可能需要增加光伏板或蓄電池容量作為冗余。
高質量設備: 選擇知名品牌、質量可靠、適合惡劣環境的產品,雖然初期投入高,但長期運行穩定性和維護成本更低。
遠程監控(可選但推薦): 集成帶有GPRS/4G/NB-IoT等通信功能的監控模塊,可遠程查看系統發電量、蓄電池電壓、負載狀態、故障報警等,便于及時維護。這在人跡罕至的林區非常有用。
4. 負載管理:
精確核算: 詳細列出所有負載的功率、電壓、每日使用時長,計算總?cè)蘸碾娏浚╓h/天)。
節能優先: 強制使用高效率設備(如LED燈、低功耗傳感器、節能型冰箱等)。
分時供電/優先級: 對于非必要負載,可設計在白天光伏發電充足時使用。對關鍵負載(如通信設備)設置供電優先級。
5. 維護便利性:
模塊化設計: 方便故障排查和部件更換。
防呆設計: 清晰的標識、接線圖。
預留備件: 在偏遠站點儲備關鍵易損件(如保險絲、備用控制器模塊)。
維護計劃: 制定定期巡檢和維護計劃(檢查連接、清潔板子、測量電壓、記錄數據)。
護林站/檢查站: 照明、手機/對講機充電、小型冰箱、風扇/電暖氣(需謹慎計算功率)、電視/收音機、監控設備。
森林防火監控點: 高清攝像頭(紅外夜視)、云臺、無線通信設備(4G/微波)、傳感器網絡供電?煽啃砸笞罡!
野外科研監測站: 氣象站、土壤/水質傳感器、數據采集器、通信設備、小型實驗儀器。
生態旅游設施: 露營地的公共照明、衛生間照明/通風、手機充電站、小型水泵。
通信中繼站: 為偏遠的無線通信基站、微波中繼站供電。
林區道路監控/照明: 太陽能路燈、交通指示牌、監控攝像頭。
1. 確定負載: 詳細列出所有用電設備的功率(W)、工作電壓(V)、每日平均使用小時數(h),計算總?cè)蘸碾娏浚╓h/天)。
2. 確定自給天數: 根據當?shù)貧夂颍ㄟB續陰雨天數)和系統重要性,確定蓄電池需要支撐的天數(3-7天)。
3. 確定系統電壓: 根據負載總功率和傳輸距離選擇合適的直流系統電壓(12V/24V/48V)。
4. 計算蓄電池容量:
總?cè)蘸碾娏浚╓h) = 所有負載日耗電量之和。
所需總能量(Wh) = 總?cè)蘸碾娏?自給天數。
蓄電池總?cè)萘浚ˋh) = [所需總能量(Wh)] / [系統電壓(V) 最大允許放電深度(DOD)]
5. 計算光伏板功率:
考慮系統效率損失(通常按70%-80%計算)。
所需日均發電量(Wh) ≈ 總?cè)蘸碾娏?/ 系統效率。
當?shù)仄骄逯等照諘r數(h)。
光伏板標稱功率(Wp) ≈ [所需日均發電量(Wh)] / [峰值日照時數(h) 綜合效率系數(包括老化、灰塵、溫度、線路損耗等,通常取0.7-0.85)]
為應對林區遮陰和不確定性,最終功率通常在此計算結果基礎上增加20%-50%。
6. 選擇控制器:
輸入電流 > 光伏陣列短路電流 1.25。
輸入電壓 > 光伏陣列在最低工作溫度下的開路電壓。
輸出電壓匹配系統電壓。
輸出電流 > 負載最大電流 + 充電電流需求(對于MPPT,需計算其最大輸出電流能力)。
7. 選擇逆變器: 額定功率 > 所有交流負載峰值功率之和 1.2 - 1.3。
8. 選擇其他配件: 線纜(計算壓降)、配電箱、支架、連接器等。
設計林區無電太陽能供電系統,核心在于精確的能源評估(負載+光照)、足夠的冗余(應對遮陰和陰雨天)、選擇環境適應性強的可靠設備(特別是MPPT控制器和深循環電池)、注重防腐蝕/防動物/防雷擊等細節,以及規劃可行的維護方案。
對于關鍵應用(如防火監控),強烈建議尋求專業太陽能系統設計安裝公司的幫助,進行詳細的現場勘查和方案設計。初始投入雖然較大,但一個設計良好、設備可靠的離網太陽能系統能在林區提供長期、穩定、清潔的電力保障。
